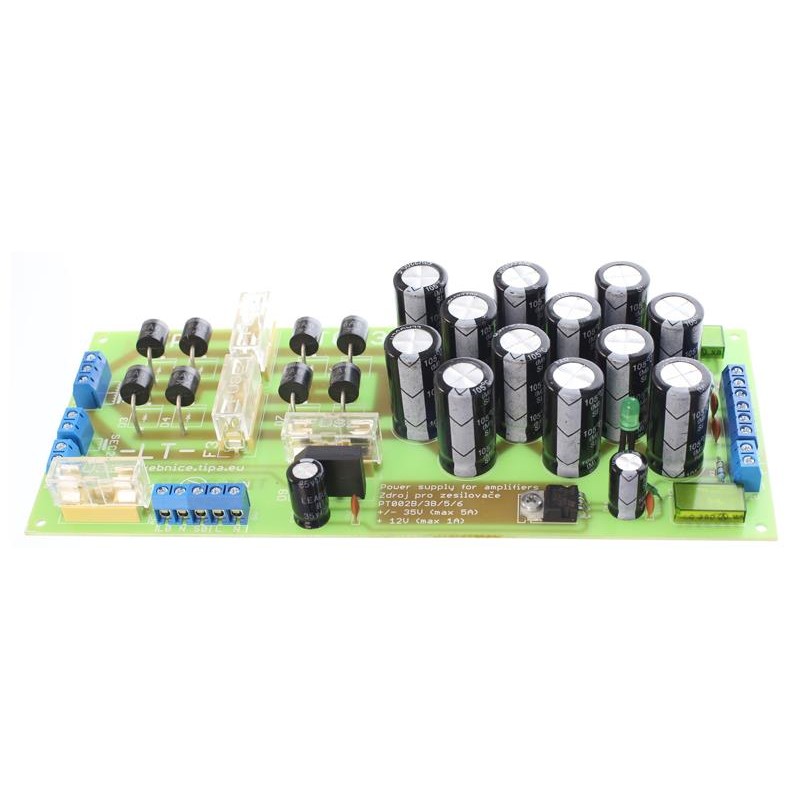

Stavebnica PT073 Zdroj pre zosilňovače PT002B/3B/5/6

Stavebnice PT073 Zdroj pro zesilovače PT002B/3B/5/6

Stavebnice PT073 je napájecím zdrojem pro výkonové audio-zesilovače. Hned na začátek je nutno poznamenat, že stavebnice je na míru navržená pro zapojení s obvodem TDA7293 nebo ekvivalentním TDA7294, jenž jsou použity ve stavebnicích PT002B, PT003B, PT005 a PT006 naší společnosti. Použití pro jiné zapojení zesilovačů je také možné, nicméně pamatujte na to, že parametry zdroje nemusí být zrovna nejvhodnější. Obvody TDA potřebují ke svému provozu symetrické stejnosměrné napájení, které toto zapojení poskytuje. Navíc je zdroj vybaven druhým nezávislým kanálem pro připojení podpůrných zařízení pro provoz zesilovače vyžadující nesymetrické stabilizované napájení o velikosti 12 V s maximálním celkovým odběrem do 1 A. Takovým zařízením může být třeba ventilátor, systém opožděného sepnutí reproduktoru (PT022) nebo indikátor vybuzení (PT024).

Napájení: AC +/-25 V, AC 12 V

Výstupní napětí naprázdno: DC +/-35 V , DC 12 V

Trvalé proudové zatížení: 2 A

Maximální proudové zatížení: 5 A (1 min.)

Rozměry DPS: 206 x 87 mm

TRANSFORMÁTOR NENÍ SOUČÁSTÍ STAVEBNICE! NUTNO ZAKOUPIT ZVLÁŠŤ!
